Einfach-Lamellen-Dichtungsringe-Kombiniert für Bohrungen
FK 3 ASK Außen Spannende Kombinierte Einzelringe
(5 Ringe = 1 Satz)
Einfach gewundene Lamellenringe dienen zur Fettabdichtung von Wälz- und Gleitlagern und schützen gefettet gegen Staubeintritt und Umweltfeuchtigkeit.
Kombinierte Sätze haben durch die zusätzliche Abdichtung des Nutgrunddurchmessers eine, infolge des vergrößerten Umlenkungseffektes, optimierte Abdichtungswirkung.
Aufgrund der einfacheren Montage in die Nuten wird nach Möglichkeit die Anordnung „FK 3 AS“ oder „FK 3 ASK“ der Anordnung „FK 3 IS“ oder „FK 3 ISK“ vorgezogen. Die Ringträger können aus Stahl, Gusseisen, Leichtmetall oder Kunststoff sein, je nach Anwendungsfall bzw. technischer Notwendigkeit.
Ringwerkstoffe
| Stahlsorte | Federbeständig bis | Härtegrad | Oberflächenschutz | Oberflächenfarbe |
|---|---|---|---|---|
| C75 | max. +300°C | auf Anfrage 1) | geölt | variiert 2) |
| C60S | max. +300°C | auf Anfrage 1) | geölt | variiert 2) |
| 51CrV4 | max. +400°C | auf Anfrage 1) | geölt | variiert 2) |
| 1.4310 | max. +450°C | auf Anfrage 1) | blank und trocken | variiert 2) |
1) Variiert je nach Art der thermischen Behandlung! Härtewerte je nach Ringquerschnitt gemessen in Rockwell HRA bzw. HRC.
2) Die Oberflächenfarbe kann je nach Art der thermischen Behandlung zwischen silberblank/bläulich bis hin zu bräunlich/geschwärzt variieren.

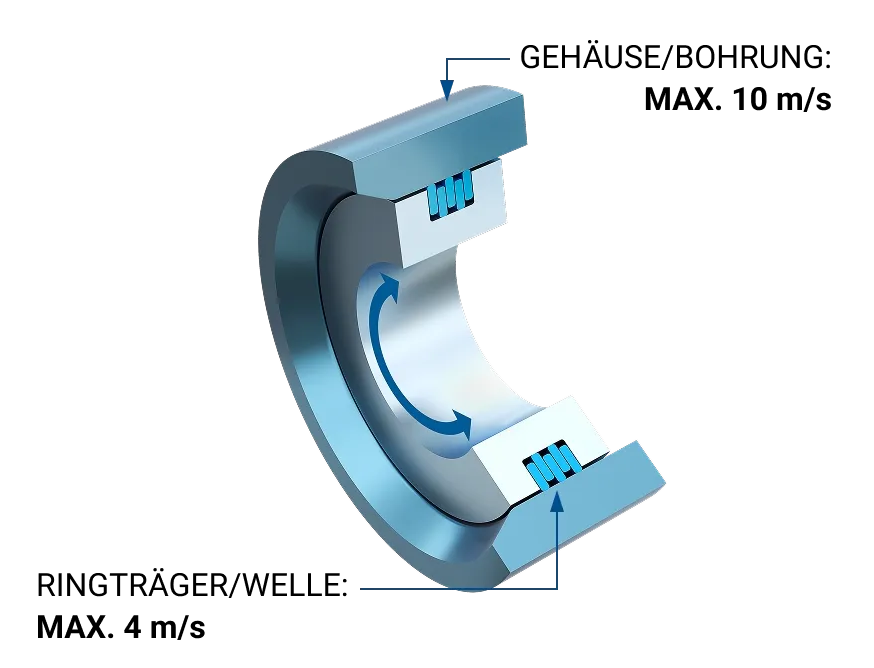

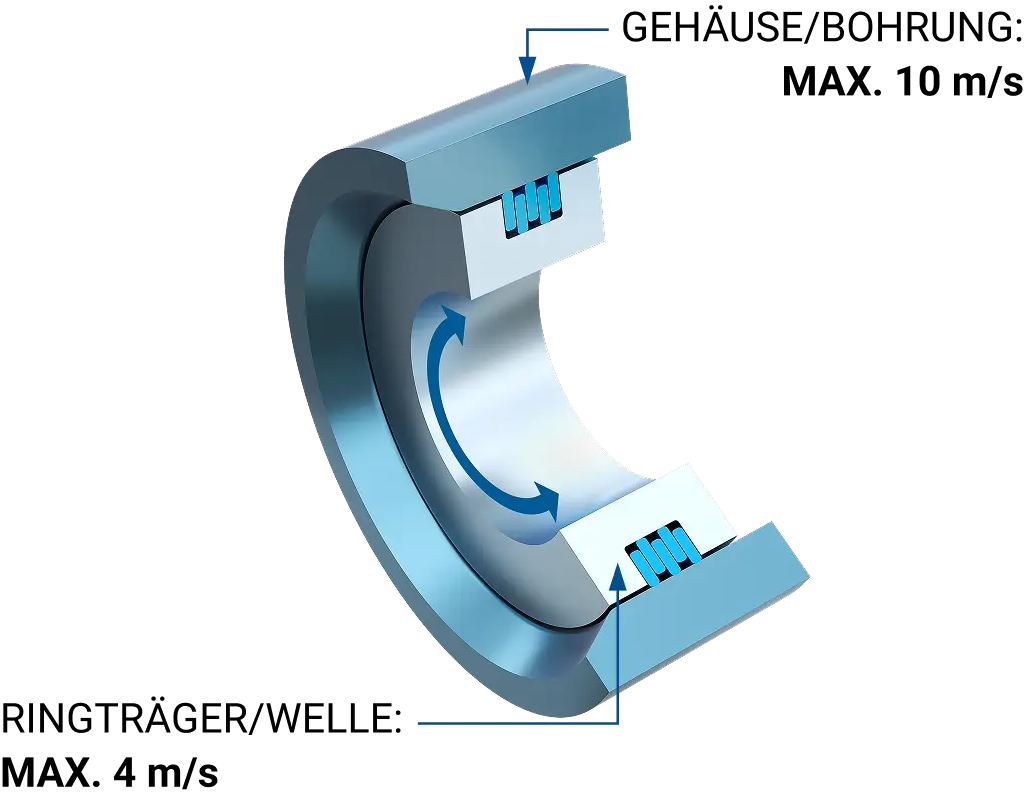

Zulässige Umfangsgeschwindigkeit
Achtung: Bei Drehzahlen ab 1000 min-1 die Nutbreiten um mind. 10 % verbreitern und GLEITMO 980 verwenden.
Lauf und Montageversuche:
Vor einem Serieneinsatz unserer Lamellenringe müssen in jedem Fall Lauf- und Montageversuche unter Betriebsbedingungen durchgeführt werden, um festzustellen, ob der gewünschte Dichteffekt erreicht werden kann.

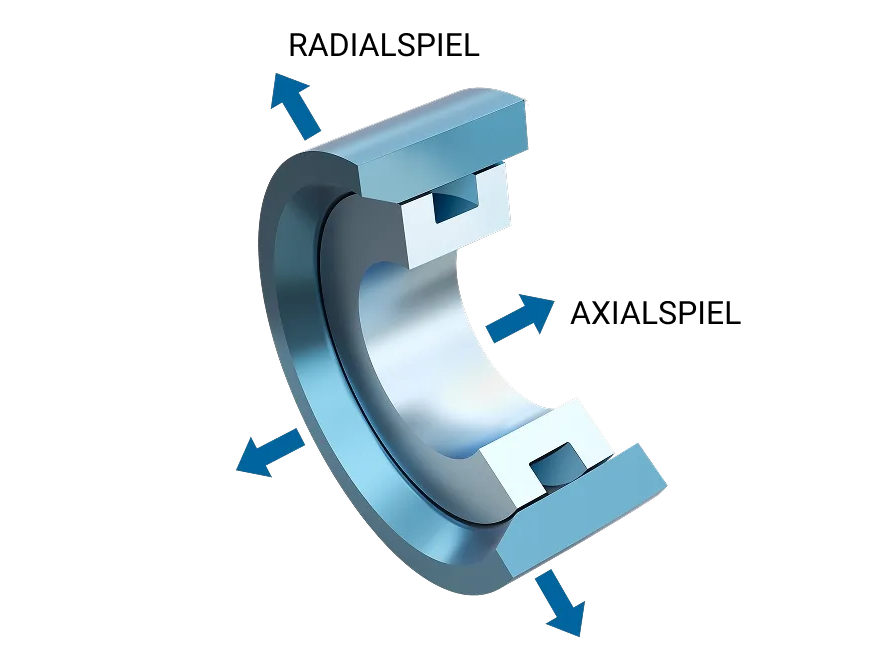

Axial und/oder Radialspiel 3)
Axial und/oder Radialspiel 3):
Tritt im Bereich der Ringe Axialspiel auf, muss die Nutbreite „A“ um das Doppelte des Spiels verbreitert werden. Tritt Radialspiel auf, muss der Nutgrunddurchmesser „D2“ um das Radialspiel verkleinert werden. Wird dies nicht beachtet, treten Beschädigungen an den Ringen und an den umliegenden Bauteilen auf. Es wird empfohlen, die Nutbreitentoleranzen in Anspruch zu nehmen, auf jeden Fall bei Wärmeausdehnung.

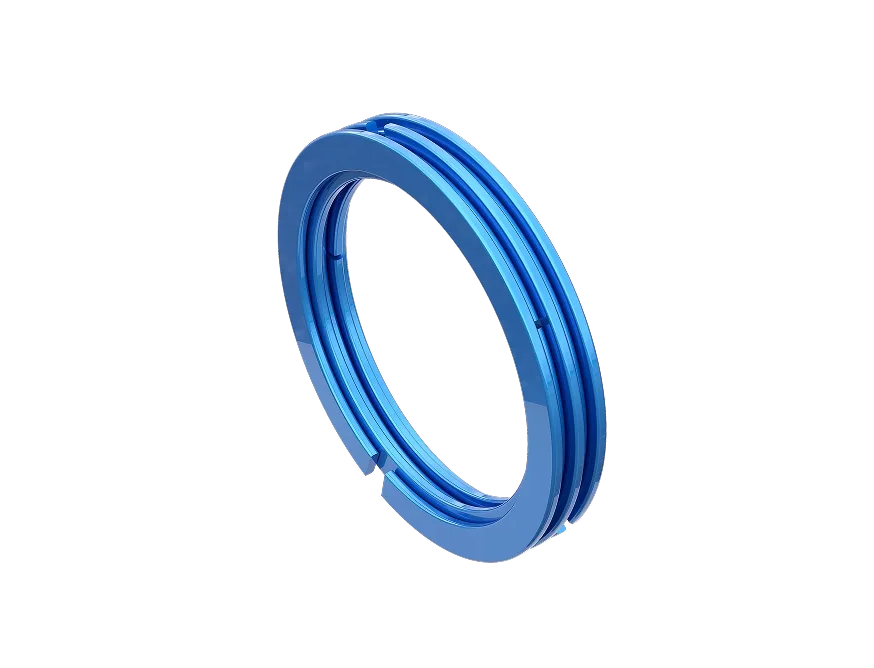

FK 3 ASK Ringsatz 4)
1 Satz = 3 AS-Ringe und 2 IS-Ringe
Bestellbezeichnung 4):
Bei Anfragen und/oder Bestellungen muss die Ringdurchmesserangabe genau mit dem Bohrungsdurchmesser (Nominalmaß) „D1“ übereinstimmen. Die Ringe können einzeln oder in Sätzen (1 Satz = 3 AS-Ringe + 2 IS-Ringe) bestellt werden.
Alle Angaben in mm, *verstärkte Ringausführung
Achtung: Bitte beachten Sie die Informationen auf den Seiten 13, 62, 63, 64 und 65 (Fragebogen).
Bei Anfragen und/oder Bestellungen unbedingt genauen Bohrungs- bzw. Gehäusedurchmesser „D1“ angeben!
