Doppel-Lamellen-Dichtungsringe für Wellen
FK 6 ISD Innen Spannende Doppelringe
(2 Ringe = 1 Satz)
Im Gegensatz zu den einfach gewundenen Lamellenringen „FK 3“ sind „FK 6“ Lamellenringe doppelt gewunden. Sie dienen zur Fettabdichtung bei Wälz- und Gleitlagern. Sie werden auch als Schutzdichtung vor hermetisch wirkenden Radialwellendichtringen verwendet. An „FK 6“ Lamellenringe werden besondere Abdichtungsansprüche gegen Fettaustritt und gegen Staub-, Schmutz- und Spritzwassereintritt gestellt. „FK 6“ Lamellenringe zeichnen sich durch eine gleichmäßige Radialspannung aus und haben im Gegensatz zu „FK 3“ Lamellenringen keine axiale Stoßöffnung.
Aufgrund der einfacheren Ringmontage in die Nuten der Ringträger wird nach Möglichkeit die Anordnung „ASD“ oder „ASKD“ der Anordnung „ISD“ oder „ISKD“ vorgezogen. Die Ringträger können aus Stahl, Gusseisen, Leichtmetall oder Kunststoff sein, je nach Anwendungsfall bzw. technischer Notwendigkeit.
Ringwerkstoffe
| Stahlsorte | Federbeständig bis | Härtegrad | Oberflächenschutz | Oberflächenfarbe |
|---|---|---|---|---|
| C75 | max. +300°C | auf Anfrage 1) | geölt | variiert 2) |
| C60S | max. +300°C | auf Anfrage 1) | geölt | variiert 2) |
| 51CrV4 | max. +400°C | auf Anfrage 1) | geölt | variiert 2) |
| 1.4310 | max. +450°C | auf Anfrage 1) | blank und trocken | variiert 2) |
1) Variiert je nach Art der thermischen Behandlung! Härtewerte je nach Ringquerschnitt gemessen in Rockwell HRA bzw. HRC.
2) Die Oberflächenfarbe kann je nach Art der thermischen Behandlung zwischen silberblank/bläulich bis hin zu bräunlich/geschwärzt variieren.

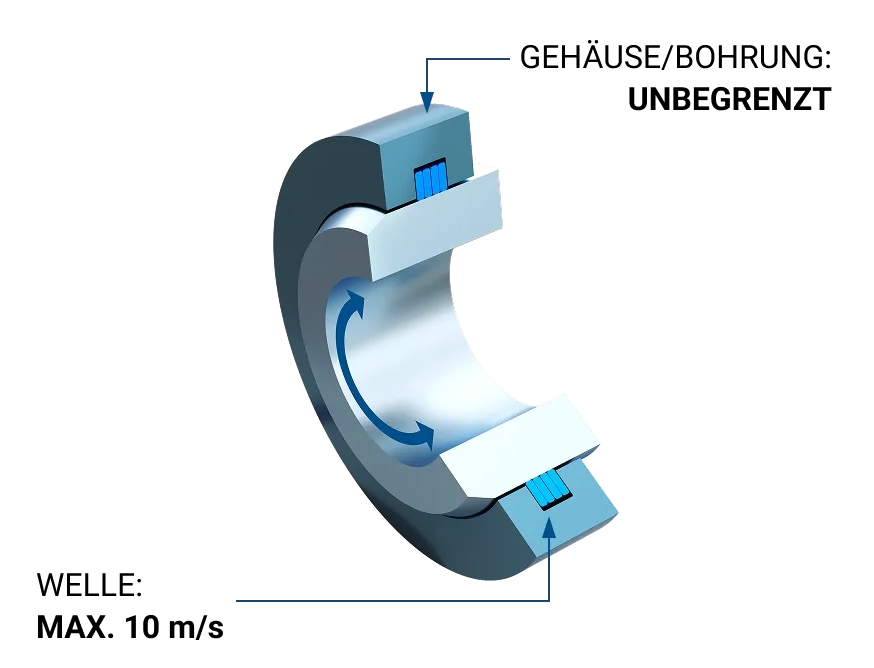

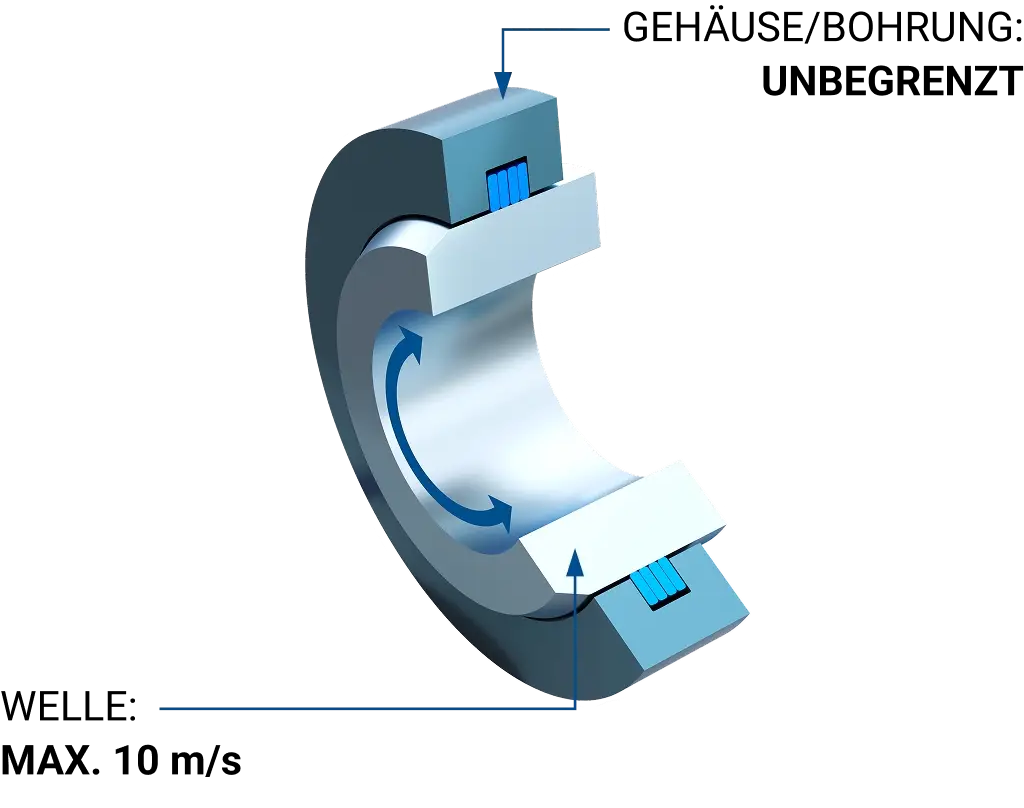

Zulässige Umfangsgeschwindigkeit
Achtung: Bei Drehzahlen ab 1000 min-1 die Nutbreiten um mind. 10 % verbreitern und GLEITMO 980 verwenden.
Lauf und Montageversuche:
Vor einem Serieneinsatz unserer Lamellenringe müssen in jedem Fall Lauf- und Montageversuche unter Betriebsbedingungen durchgeführt werden, um festzustellen, ob der gewünschte Dichteffekt erreicht werden kann.

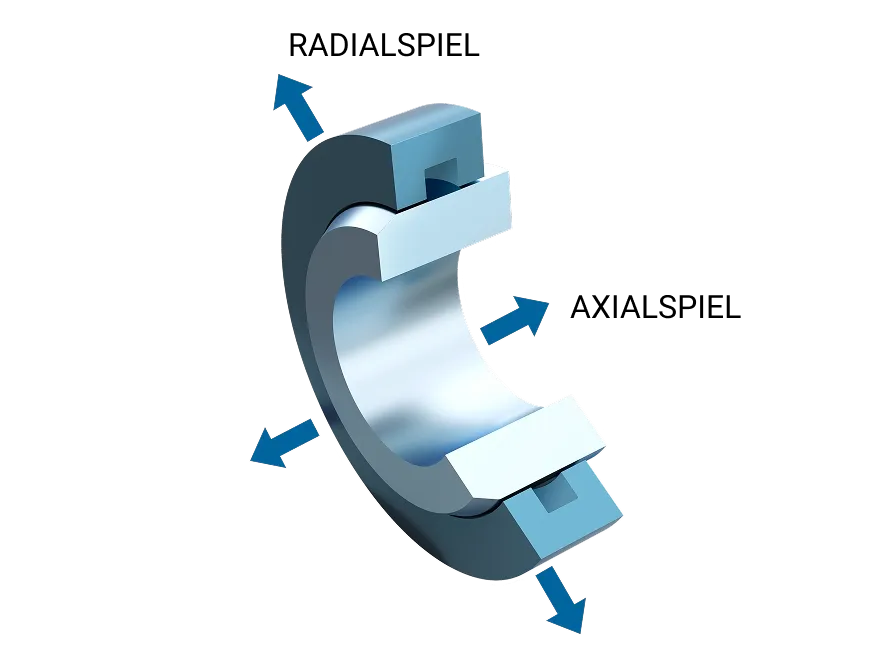

Axial und/oder Radialspiel 3)
Axial und/oder Radialspiel 3):
Tritt im Bereich der Ringe Axialspiel auf, muss die Nutbreite „A“ um das Doppelte des Spiels verbreitert werden. Tritt Radialspiel auf, muss der Nutgrunddurchmesser „D₂“ um das Radialspiel vergrößert werden. Wird dies nicht beachtet, treten Beschädigungen an den Ringen und an den umliegenden Bauteilen auf. Es wird empfohlen, die Nutbreitentoleranzen in Anspruch zu nehmen, auf jeden Fall bei Wärmeausdehnung.
FK 6 ISD Ringsatz 4)
1 Satz = 2 ISD-Ringe
Bestellbezeichnung 4):
Bei Anfragen und/oder Bestellungen muss die Ringdurchmesserangabe genau mit dem Wellendurchmesser (Nominalmaß) „D₁“ übereinstimmen. Die Ringe können einzeln oder in Sätzen (1 Satz = 2 ISD-Ringe) bestellt werden.
Alle Angaben in mm, *verstärkte Ringausführung
Achtung: Bitte beachten Sie die Informationen auf den Seiten 13, 62, 63, 64 und 65 (Fragebogen).
Bei Anfragen und/oder Bestellungen unbedingt genauen Bohrungs- bzw. Gehäusedurchmesser „D1“ angeben!
