Kunststoff-Lamellenringträger-Dichtungen als Lageranschlag- und Dichtungsscheiben für fettgeschmierte Wälzlager
FK 8 Kunststoff-Lamellenringträger-Dichtung
Die Ringträgerdichtungen aus Polyamid 6 (PA6), sind auch mineral-/glasfaserverstärkt lieferbar und dienen zur Abdichtung von Wälzlagern gegen Fettaustritt bzw. Schmutz- und Spritzwassereintritt bei Fahrzeugachsen, Rollen und Rädern aller Art (z.B. Transporttechnik) und verschiedenen Bewegungsabläufen in Bau- und Landmaschinen.
Ringträgerdichtungen nach Ausführung 01 und 02 sind mit federnden, flexiblen Dichtlippen ausgestattet. Das ist vorteilhaft, wenn mit viel Spritzwasser im Dichtungsbereich zu rechnen ist.
Kunststoff-Lamellenringträger-Dichtungen sind auch als Schutzdichtungen vor Radial-Wellendichtringen geeignet.
Ringwerkstoffe
| KUNSTSTOFFSORTE | VERSTÄRKTE AUSFÜHRUNG | EINSATZTEMPERATUR | LAMELLENRINGWERKSTOFF |
|---|---|---|---|
| PA6 (Polyamid 6) | – | -40°C bis +120°C 1) |
C75 3) 1.4310 3) 1.4571 3) |
| PA6 2) (Polyamid 6) | Mineralfaser verstärkt | -40°C bis +120°C 1) |
1) Temperaturbeständigkeit bei -40°C bis +120°C unbegrenzt, kurzzeitige Temperaturbeständigkeit bei max. +150°C.
2) Nicht alle Ringträgergrößen sind in verstärkter Ausführung erhältlich; kontaktieren Sie hierzu bitte unser technisches Büro.
3) Je nach Anforderung stehen diese Lamellenringwerkstoffe zur Auswahl; bitte auf der Bestellung den Lamellenringwerkstoff angeben.

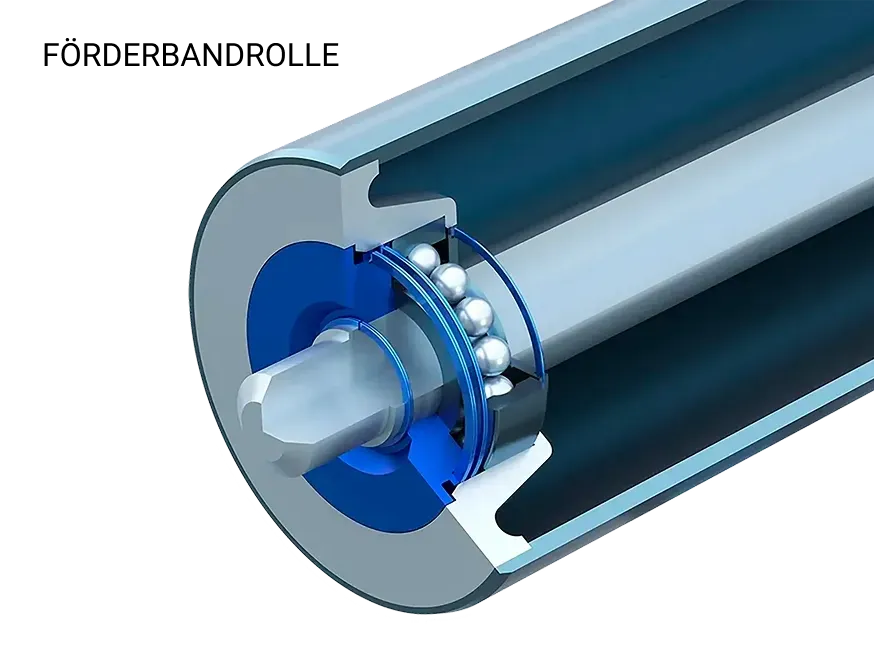

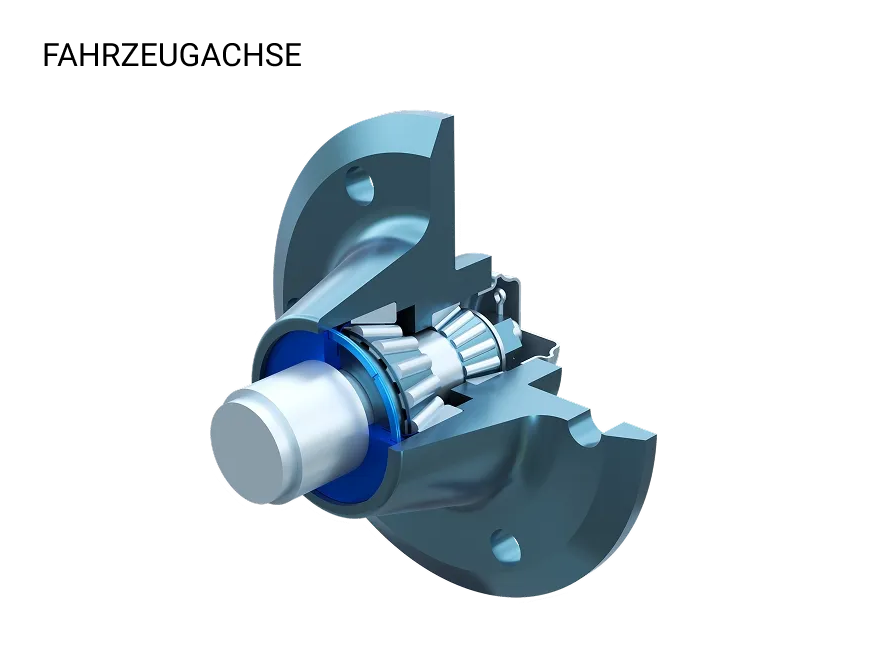

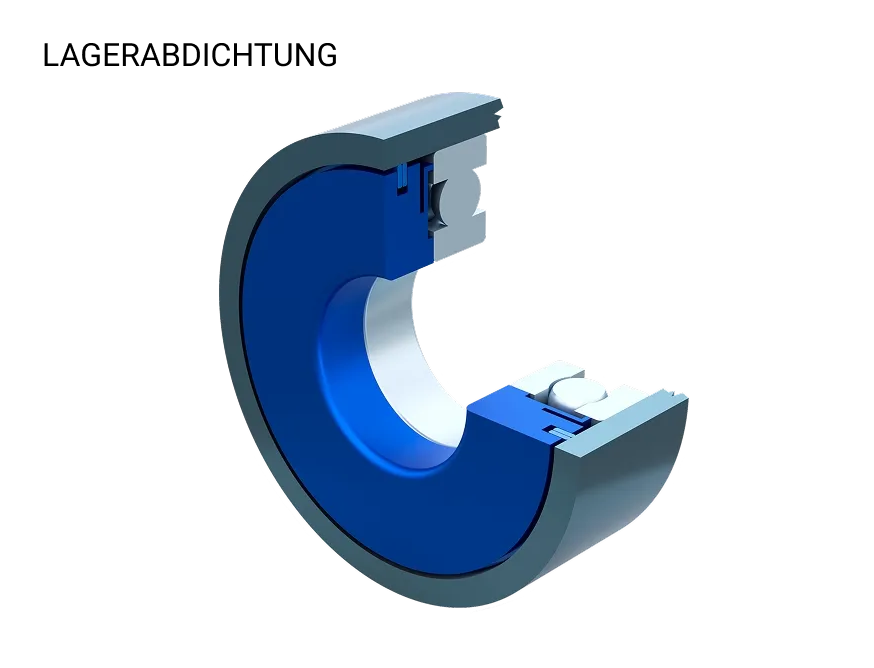

Anwendungsbeispiele:
Montage:
Im allgemeinen lassen sich Ringträger per Hand oder mittels leichten Gummihammerschlägen (1) auf den Achsstummel schieben. Ist eine Montagefase nicht oder nur geringer erwünscht, sollte der Ringträger zuerst per hand in die Nabe (2) eingeführt werden.
Lauf- und Montageversuche:
Vor einem Serieneinsatz unserer Ringträgerdichtungen müssen in jedem Fall Lauf- und Montageversuche unter Betriebsbedingungen durgeführt werden, um festzustellen, ob der gewünschte Dichteffekt erreicht werden kann.
Alle Angaben in mm
Achtung: Bitte beachten Sie die Informationen auf den Seiten 51, 62, 63, 64 und 65 (Fragebogen). Bei Anfragen und/oder Bestellungen genauen Bohrungsdurchmesser „D“ und die Artikelnummer angeben; zusätzlich sind Angaben über die Betriebstemperaturen zu machen.
